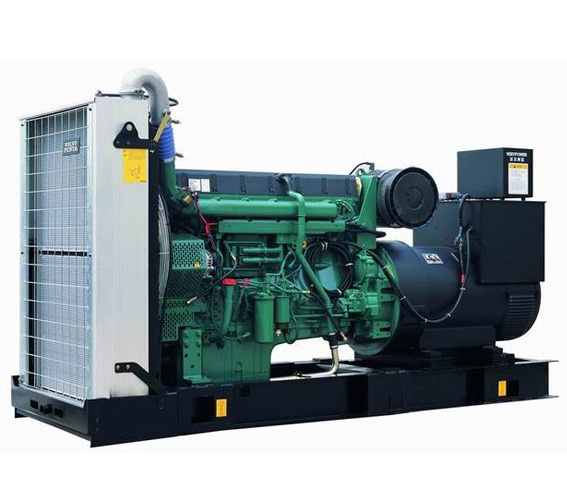

为什么说静音式柴油发电机组安全性高
文章来源:发电机组    点击:785    发布时间:2020-05-01

1、失磁保护

失磁保护作为发电机励磁电流异常下降或完消失的失磁故障保护。由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成,分别动作于发信号和解列灭磁。励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关,可检测发电机是否因失磁而失去静态稳定,静稳阻抗判据在失磁后静稳边界时动作。

2、过激磁保护

过激磁保护是反应发电机因频率降低或者电压过高引起铁芯工作磁密过高的保护。过激磁保护分高、低两段定值,低定值经固定延时5s发出信号和降低励磁电压(降低励磁电压、励磁电流的功能暂未用),高定值经反时限动作于解列灭磁。反时限延时上限为5秒,下限为200秒。

3、定子接地保护

发电机定子接地保护作为发电机定子单相接地故障保护,由基波零序电压部分和三次谐波电压两部分组成,基波零序电压保护机至机尾95%区域的定子绕组单相接地故障,由反映发电机机零序电压原理构成,经时限t1(3s)动作于解列灭磁;三次谐波电压保护机尾至机30%区域的定子绕组单相接地故障,由发电机中性点和机三次谐波原理构成,经时限t2(5s)动作于信号。二者组成100%的定子接地保护。保护设有PT断线闭锁。

4、定子匝间保护

由纵向零序电压和故障分呈负序方向判据构成,设置PT断线闭锁措施,作为发电机内部匝间、相间短路以及定子绕组开焊的主保护.故障分量负序方向判据通过检测流出发电机的负序功率实现纵向零序电压判据通检测中性点与发电机中性点直接相连但不接地的3PT开口三角绕组所输出的纵向3U0实现。保护动作于停。

5、失步保护

保护采用三阻抗元件,通过阻抗的轨迹变化来检测滑次数并确定振荡中心的位置。在短路故障、系统振荡、电压回路断线等情况下,保护不误动作。保护般动作于信号;当振荡中心在发电机-变压器组内部,保护I段启动经t1(0.5s)发跳闸命令, 动作于解列灭磁;当振荡中心在发电机-变压器组外部,保护II段启动经t2(2s)发信号。保护装设有电流闭锁装置,用以保证在断路器断开时电流不超过断路器额定失步开断电流。

6、低频累加保护

低频累加保护反应系统频率降低对汽轮机影响的累积应,保护由灵敏的频率继电器和计数器组成,经出口断路器辅助接点闭锁(即发电机退出运行时低频累加保护也退出运行),累计系统频率低于频率定值47.5Hz的时间,当累计时间达到整定值3000秒时,经延时30秒动作于发信号。装置在运行时可实时监视:定值,频率f及累计时间的显示。

7、励磁回路过负荷保护

励磁回路过负荷保护用作转子励磁回路过流或过负荷的保护,接成三相式,由定时限和反时限两部分组成。定时限部分动作电流按正常运行大额定电流下能可靠返回的条件整定,经时限t1(5s)动作于信号和降低励磁电流(降低励磁电流的功能未用);反时限部分动作性按发电机励磁绕组的过负荷能力确定,保护动作于解列灭磁,反时限上限为10秒。

8、转子点接地保护

发电机转子点接地保护用于反应发电机转子回路点接地故障,保护采用乒乓式切换原理,轮流采样转子回路正、负对地电压,通过求解两个不同的接地回路方程,实时计算转子接地电阻和接地位置。保护经延时2秒动作于信号。

9、对称过负荷保护

保护装置由定时限和反时限两部分组成,定时限部分经时限5秒动作于信号。反时限动作性按发电机承受过负荷电流的能力确定,动作于解列。保护装置能反应发电机定子的热积累过程。

10、负序过负荷保护

保护装置由定时限和反时限两部分组成,定时限动作电流按躲过发电机长期允许的负序电流值和大负荷下负序电流滤过器不平衡的电流值整定,经时限3秒动作于信号。反时限动作性按发电机承受负序电流的能力确定,动作于解列灭磁。
